Hortum dayanım test ünitesi seri üretim esnasında hortumları test etmek ve raporlamak için tasarlanmıştır. Hortum dayanım test ünitesi düşük basınç, yüksek basınç veya her ikisini içerecek şekilde tasarlanabilir.
Düşük basınç test ünitesinde hidrolik (1 – 50 bar); pnömatik (1- 15 bar) ve vakum (1 – 0.03 bar) olarak test yapılabilmektedir. Düşük basınç ünitesinde kabin sıcaklığı 220°C (maks) ve test sıvısı (antifriz) 130°C (maks) olarak ayarlanabilmektedir.
Yüksek basınç test ünitesinde hidrolik (50 – 1200 bar) ve vakum (1 – 0,8 bar) olarak test yapılabilmektedir. Düşük basınç ünitesinde kabin sıcaklığı 150°C (maks) ve test sıvısı (silikonlu yağ) 130°C (maks) olarak ayarlanabilmektedir.

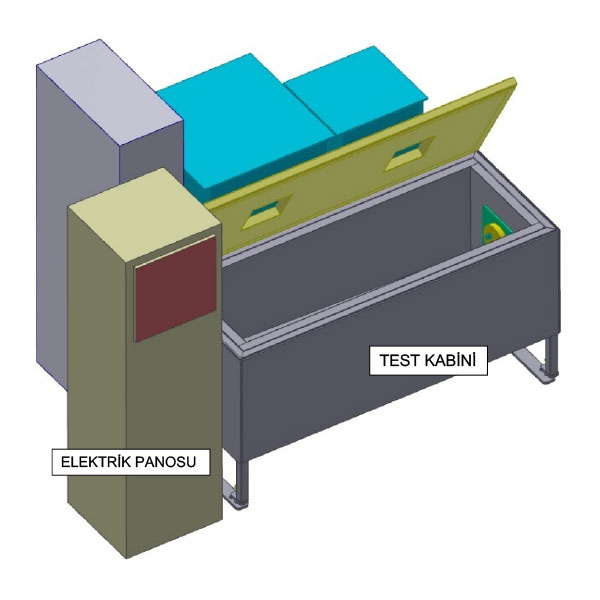

Düşük basınç test ünitesi 4 ana gruptan oluşmaktadır.

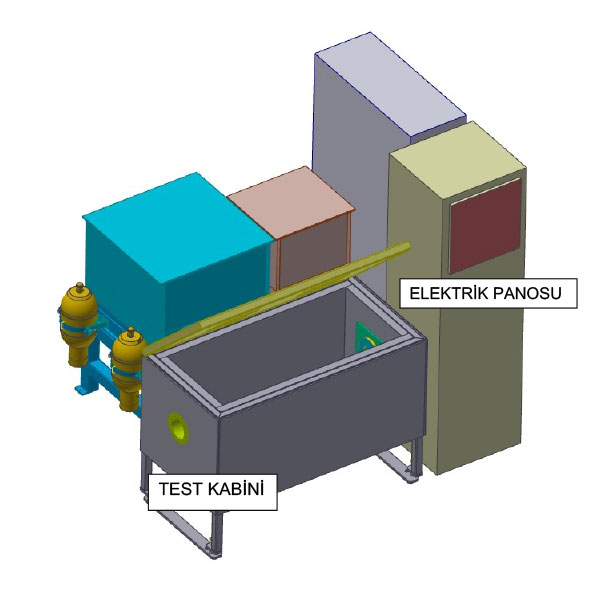

Test Kabini; iş parçasının bağlandığı ve testin gerçekleştirildiği kısımdır. Test kabini kapağında 2 adet amortisör ve açıkken kapanmamasını engelleyecek mekanik kilit bulunmaktadır. Aynı zamanda test sırasında kapağın açılmasını engellemek için güvenlik anahtar bulunmaktadır. Kabin içerisindeki rezistanslar sayesinde test ortamı ısıtılmakta ve ısıtılan hava fanlar sayesinde homojen bir şekilde kabin içerisine dağıtılmaktadır. Test kabini içerisinde iş parçasının bağlanabilmesi için üzerinde 3 adet bağlantı olan giriş ve çıkış manifoldu bulunmaktadır.

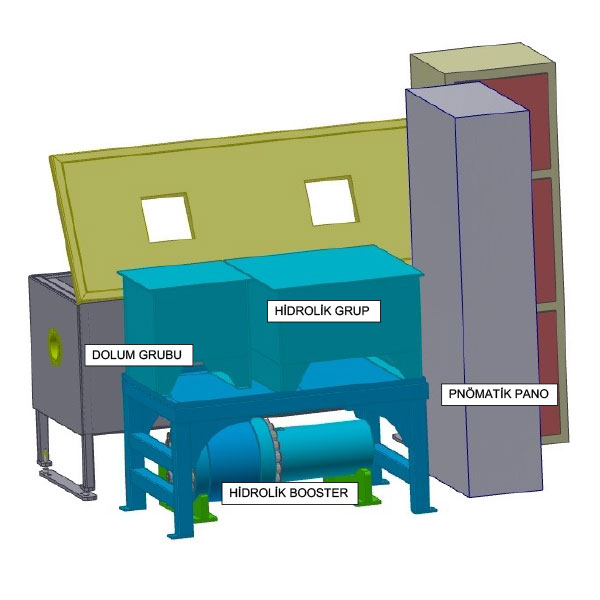

Hidrolik Ünite Grubu; Test ünitesi için istenilen basınç değerlerini elde etmemizi sağlayan bölümdür. Hidrolik grup; dolum grubu ve hidrolik booster olarak 3 gruptan oluşmaktadır. Hidrolik grup hidrolik pompa; basınç emniyet valfi ve yön valfleri yardımı ile istenilen basıncı elde etmektedir. Elde edilen basınç hidrolik booster kısmına gider. Buradaki booster özel dizayn olup basıncı arttırmak için değil lineer basınç artışını sağlamak için kullanılmıştır. Booster’ ın bir tarafı hidrolik yağı 46, diğer tarafı da test yapılacak sıvı ile (antifriz) ile doludur. Dolum grubu yine pompa ile test sıvısını (antifriz) tanktan alır ve booster’a basar. Booster içerisinde bir tarafında hidrolik yağ ve diğer tarafında test sıvısı (antifriz) bulunmaktadır. Yön valflerine hareket vererek booster’dan çıkan basınçlı sıvı test numunesi içerisine gönderilmektedir. Aynı zamanda dolum grubu üzerinde bulunan rezistanslar ile de test sıvısı istenilen sıcaklığa ayarlanabilmektedir.

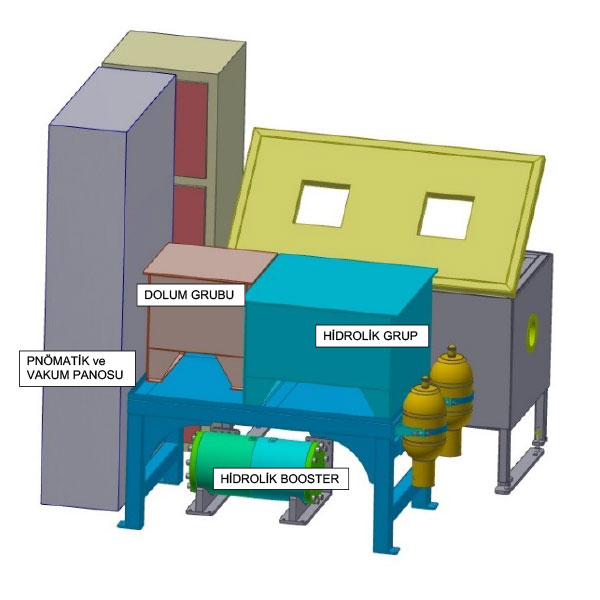

Pnömatik ve Vakum Panosu; Düşük test ünitesinde sıvı dışında hava (pnömatik) ve vakum olmak üzere 2 ayrı test daha yapabilme özelliği vardır. Pnömatik ve vakum için gerekli ekipmanlar bu pano içerisinde bulunmaktadır.
Elektrik Panosu; Düşük test ünitesinde elektrik ve elektronik ekipmanların yer aldığı panodur.

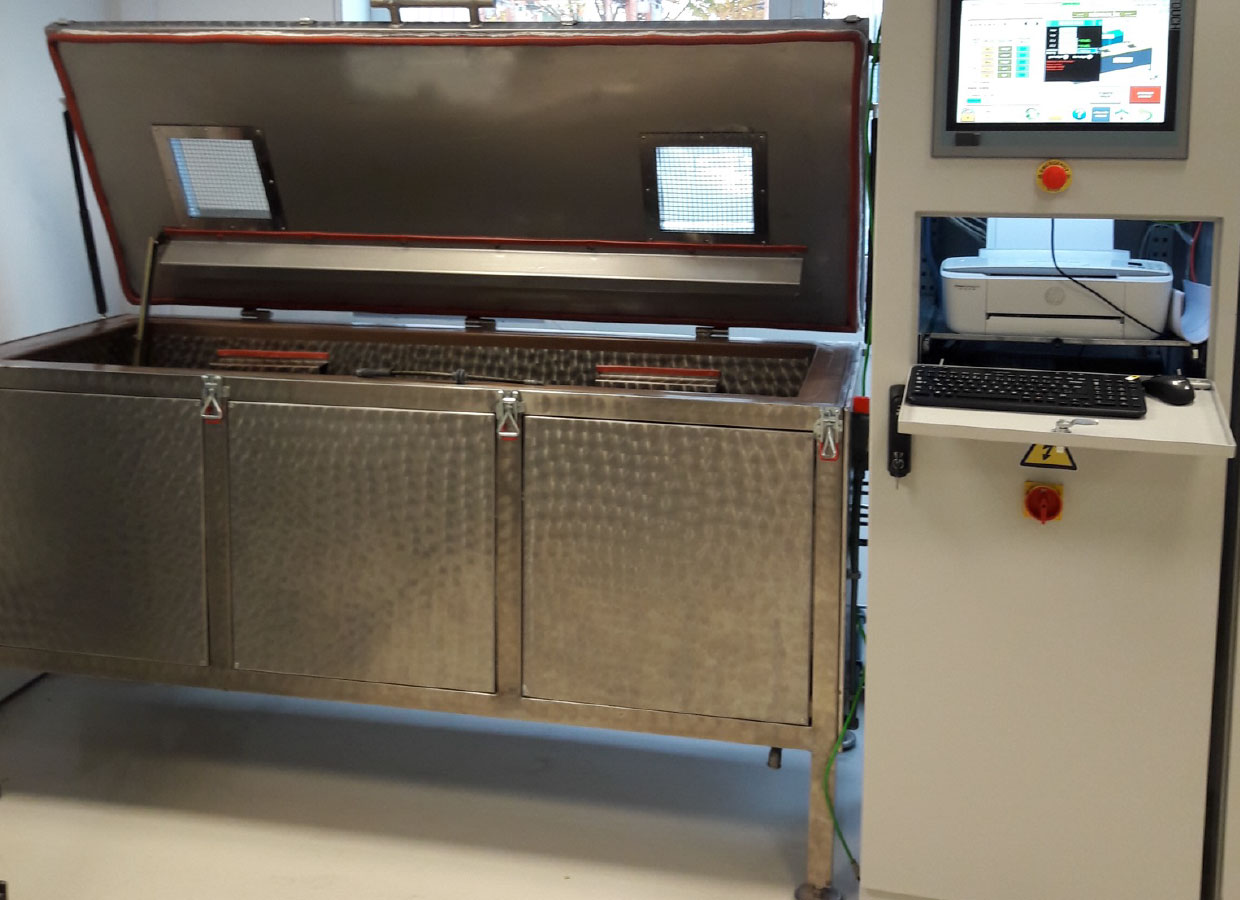

Yüksek basınç test ünitesi 4 ana gruptan oluşmaktadır.
Test Kabini; iş parçasının bağlandığı ve testin gerçekleştirildiği kısımdır. Test kabini kapağında 2 adet amortisör ve açıkken kapanmamasını engelleyecek mekanik kilit bulunmaktadır. Aynı zamanda test sırasında kapağın açılmasını engellemek için güvenlik svici bulunmaktadır. Kabin içerisindeki rezistanslar sayesinde test ortamı ısıtılmakta ve ısıtılan hava fanlar sayesinde homojen bir şekilde kabin içerisine dağıtılmaktadır. Test kabini içerisinde iş parçasının bağlanabilmesi için üzerinde 2 Adet bağlantı olan giriş ve çıkış manifoldu bulunmaktadır.
Hidrolik Ünite Grubu; Test ünitesi için istenilen basınç değerlerini elde etmemizi sağlayan bölümdür. Hidrolik grup; dolum grubu ve hidrolik booster olarak 3 gruptan oluşmaktadır. Hidrolik grup hidrolik pompa; basınç emniyet valfi ve yön valfleri yardımı ile istenilen basıncı elde etmektedir. Elde edilen basınç hidrolik booster kısmına gider. Buradaki booster özel dizayn olup basınç artışını sağlamak için kullanılmıştır (Giriş Basıncı 150 Bar; Çıkış Basıncı 1200 Bar). Booster’ ın her iki tarafı da hidrolik yağı 46 ile doludur. Dolum grubu yine pompa ile hidrolik yağı 46’ yı tanktan alır ve booster’a basar. Yön valflerine hareket vererek booster’dan yüksek basınçta çıkan hidrolik yağ, test edilecek hortumun içerisine gönderilmektedir.
Aynı zamanda dolum grubu üzerinde bulunan rezistanslar ile de hidrolik yağı 46 istenilen sıcaklığa ayarlanabilmektedir.
Pnömatik Pano; Yüksek test ünitesinde hava (pnömatik) testi yapabilme özelliği vardır. Pnömatik için gerekli ekipmanlar bu pano içerisinde bulunmaktadır.
Elektrik Panosu; Düşük test ünitesinde elektrik ve elektronik ekipmanların yer aldığı panodur.
DÜŞÜK BASINÇ TEKNİK ÖZELLİKLER
Düşük Basınç Elektrik Gücü .…….………………..………: min. 6 kW
Hidrolik Basınç………………………………..………………: maks. 50 bar
Pnömatik Basınç……………….……………………………: maks. 15 bar
Test Kabini Isısı….…………………………………………..: 220°
Test Sıvısı Isısı………………………………………………:130°
Yüksek basınç test ünitesinde hidrolik (1200 bar) ve vakum (0.8 bar) olarak testler yapılabilmektedir.
YÜKSEK BASINÇ TEKNİK ÖZELLİKLER
Düşük Basınç Elektrik Gücü .…….………………..………: min. 15 kW
Hidrolik Basınç………………………………..………………: maks. 1200 bar
Test Kabini Isısı….…………………………………………..: 150°
Test Sıvısı Isısı………………………………………………: 130°
